SOT23-6單鍵觸摸芯片IFA027B(新款)
發表時間：2020年07月28日
文章來源：
瀏覽次數：13412
IFA027B 觸摸感應 IC 是一款小體積封裝（SOT23-6）,并且具有外部觸摸靈敏度調節端口的觸摸芯片，
抗干擾性強靈敏度可以根據介質任意調整。IFA027B具有防水特性，可以工作在潮濕或者有水的環境而
不受干擾，IFA027B可以完美替代傳統的機械按鍵，是一款性價比超高的觸摸芯片。
管腳定義：
管腳序號 | 管腳名稱 | 輸入/輸出 | 管腳說明 |
1 | KEY | 輸入 | 觸摸按鍵輸入腳 |
2 | GND | 電源 | 接地腳 |
3 | CAP | 輸入 | 采樣電容輸入腳(建議誤差小于 5%的滌綸電容) |
4 | SEL | 輸入 | 模式選擇腳 |
5 | VCC | 電源 | 電源正端 |
6 | OUT | 輸出 | 控制輸出腳 |

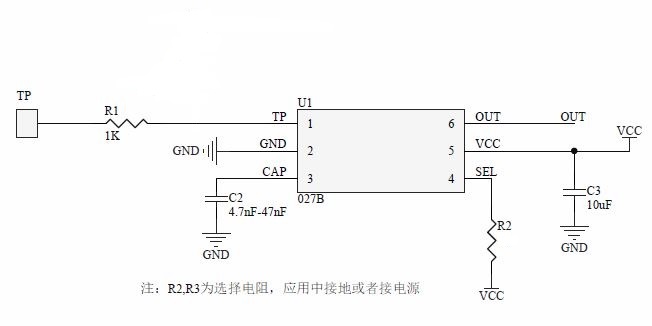

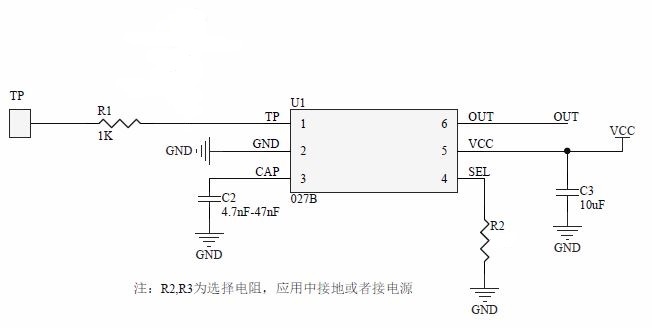

參考原理圖
以上圖中電阻R2建議值1k
靈敏度調節電容
芯片第 3 腳為靈敏度調節電容輸入口，用戶可以通過調節 CAP 口電容容值來調節全部觸摸按鍵的靈敏度， 其調節范圍建議選擇 222-13，在使用的時候盡量使用精度為 5%的滌綸電容或者用NPO級別的多層電容。加大電容會使靈敏度增加， 降低抗干擾能力；反之減小電容會使靈敏度減小，增強抗干擾能力.
觸摸芯片使用設計建議
影響觸摸靈敏度的因素主要有以下幾個方面：
1．按鍵離芯片的距離。離芯片越近的按鍵，其觸摸效果越好，反之則越差。因此用戶在 PCB 布局的時候， 盡量將芯片放置在相距最遠的兩個按鍵的中間位置。
2．按鍵至芯片的連線線寬。按鍵至芯片走線越細，觸摸效果越好，反之則越差。因此盡量使按鍵至芯片之
間連線更細。
3．按鍵至芯片的連線和其它信號線（包括地線）的距離。距離越遠，則其它信號線對觸摸按鍵的影響越小， 建議觸摸按鍵至芯片的連線盡量遠離其它信號線。不同觸摸按鍵與芯片連線的相互影響很小，因此可以靠的比
較近。
4．觸摸按鍵和面板的接觸面積。面積越大、接觸越緊密，觸摸效果越好，反之越差。
5．觸摸面板的材質和厚度。面板越薄，觸摸效果越好，反之越差。用玻璃、微晶板等材質做成的面板，其 觸
摸效果要比用塑料、有機玻璃等材質做成的面板好。而金屬材質的面板無法檢測觸摸按鍵。
