觸摸芯片高阻輸出和單端模擬電壓輸出對比
發表時間：2018年10月16日
文章來源：深圳市英菲智科技有限公司
瀏覽次數：152
傳統模擬量輸出描述：

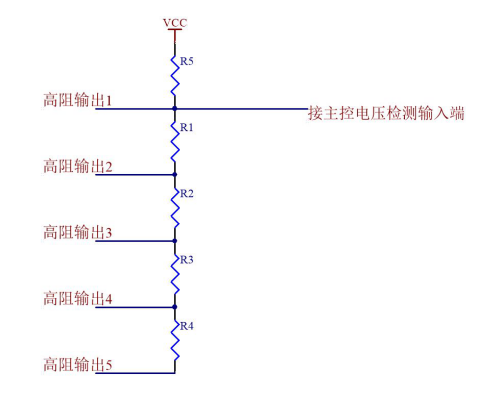

一直以來，觸摸芯片在應用到有要求模擬量輸出的場合，無一例外地使用高阻輸出，接分壓電阻的方式來提供給主控芯片以不同的電壓量。如下圖所示：
這種模擬量輸出的缺點，一是占用IO口多，浪費資源;二是需要選擇高精度的電阻和穩定的電源來保證主控接收到的電壓量符合要求。如果需要的模擬量越多就需要越多的IO口作為高阻輸出來實現。
新的模擬量輸出技術
基于以上的缺點，深圳市英菲智科技有限公司在觸摸芯片內部增加了模擬量輸出的功能，以往需要多個IO口輸出來解決不同模擬量需求的場合，現在僅僅需要一個IO口即可實現，一個IO可以實現最多32檔高精度的模擬量電壓輸出，極大的節約了客戶的成本和資源。

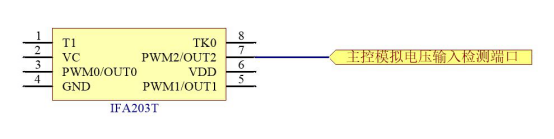

如下圖所示：
如上圖所示深圳市英菲智科技有限公司的觸摸芯片IFA203TC，僅僅用一個IO口就可以提供給主控芯片多達32個不同的模擬電壓量，IFA203T芯片最多可以提供4個觸摸按鍵，如果可以用組合按鍵，僅僅一個SOP8的芯片就可以實現多達10幾個不的功能操作。
如果用本公司BHJ210F(SOP16)的觸摸芯片，可以用一顆芯片實現12個觸摸，高達32個模擬信號電壓輸出。而以往的觸摸芯片如果想實現32個模擬電壓量輸出，至少需要用64個引腳的觸摸芯片。可以說英菲智科技公司的觸摸芯片可以極大的節約客戶成本。
模擬電壓量的精度
深圳市英菲智科技有限公司觸摸芯片的模擬電壓量輸出是通過芯片內部12位DA轉換器轉換后輸出的高精度模擬電壓量，精度可以達到1%，可以滿足各種不同客戶的不同的應用場合。
